ubuntu

Langkah-langkah :

Siapkan CD Ubuntu 10.10

Masukkan CD tersebut ke dalam CD-ROM, lalu restart .
Pada saat booting tekan del untuk masuk

  Setelah masuk ke bios, pilih menu BOOT, lalu pilih BOOT DEVICE PRIORITY.

Kemudian pastikan boot setting adalah [CDROM:xxxx], tekan f10 .

  klik ok untuk menyetting boot tersebut,restart .

 Kemudian akan muncul gambar seperti ini .

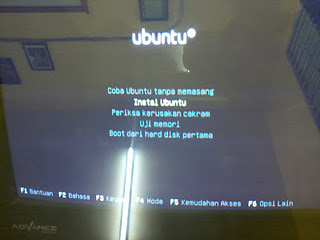

Lalu, muncul gambar seperti di bawah ini, pilih install ubuntu .

Kemudian sesuaikan bahasa yang ingin digunakan, dan pilih pasang ubuntu .

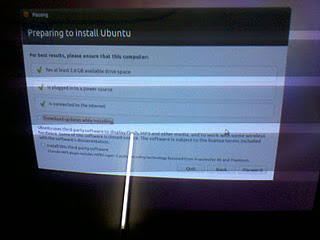

Kemudian pilih forward .

Setelah itu, pilih yang tengah, dan forward lagi .

Lalu, pilih install now .

Setelah itu akan dilakukan proses install, dan pilih tempat tinggal, dan forward .

Kemudian, akan muncul seperti di bawah ini, dan perintahnya restart .

Pada saat tererstart, CDROM akan terbuka dengan sendirinya, dan install sudah selesai .
Lalu, inilah hasilnya .

Nah, ini microsoft office yang ada di dalam Sistem Operasu ubuntu .

Yang ini cara mematikan komputer, terletak di pojok kanan atas lalu klik shut down...

RJ-45

RJ-45

Ternyata menyambung Kabel LAN RJ45 itu tidak serumit yang kita bayangkan. Kalau selama ini kita hanya "terima bersih" karena selalu dikerjakan oleh bagian MIS atau para jagoan jaringan saja, kali ini silahkan mencoba melakukannya sendiri.
OK, kita mulai, pertama siapin aja peralatannya:

1> Crimping Tool, pilih yang gerakan penekanannya vertikal, biasanya hasilnya lebih bagus bila dibandingkan yang horizontal (gerakan mata crimping sejajar dengan gerakan penekanan tangan)
pilih yang ini --> jangan pilih ini-->
berdasarkan pengalaman penulis waktu belajar jaringan, yang horizontal sering banget errornya. setelah ditinjau secara mekanikal, gerakkannya gak berbarengan gitulho. jadi ya mubazir deh, yang awalnya ngirit karena lebih murah, malah jadi dobel belinya.
2> LAN tester

3> Gunting

Bahan-bahan:
1.>Kabel LAN dan Plug RJ45

Cara menyambungnya:
1> Potong kabel sepanjang yang diinginkan
2> Kupas kulit bagian luarnya sepanjang sekitar 1cm dari ujungnya, lihat gambar diatas.
3> Susun kabel-kabel kecil didalamnya dengan urutan seperti ilustrasi berikut:
Susunan Stright

1> Orange-putih

2> Orange

3> Hijau-putih

4> Biru

5> Biru-putih

6> Hijau

7> Coklat-putih

8> Coklat

ujung satunya persis sama

Susunan Cross

Ujung satu

1> Hijau-putih
2> Hijau
3> Orang-putih
4> Biru
5> Biru-putih
6> Orange
7> Coklat-putih
8> Coklat

Sedangkan ujung satunya lagi

1> Orange-putih
2> Orange
3> Hijau-putih
4> Biru
5> Biru-putih
6> Hijau
7> Coklat-putih
8> Coklat

Kapan kita pakai Stright dan Cross? Ya itu sempat menjadi pertanyaan penulis, untunglah ada Pak Delpra yang membimbing penulis dan tim Kerjainsendiri.com pada project setting jaringan di sebuah warnet. Kata beliau, Stright digunakan jika akan menghubungkan komputer dengan switch/hub, sedangkan Cross digunakan jika akan menghubungkan 2 buah komputer tanpa switch/hub atau bisa juga menghubungkan 2 buah switch/hub. Jadi gitu.

4> Rapikan susunan kabel dengan cara meratakan ujungnya dengan menggunakan gunting.

Maksudnya sih baik, biar kabelnya kena ama connector RJ 45 dengan bagus, jadi nyambung semua gitu.

5> Masukkan ke RJ45

6> Tekan handle crimping tools

7> Selesai, lakukan hal yang sama pada ujung satunya lagi

8> Test dengan LAN tester

Jika memakai sistem stright, maka lampu no 1 sampai 8 harus hidup

1 --> 1

2 --> 2
3 --> 3
4 --> 4

5 --> 5

6 --> 6

7 --> 7

8 --> 8

Sebaliknya Jika memakai sistem cross, maka susunan lampu hidup sbb:
1 --> 3

2 --> 6
3 --> 1

4 --> 4

5 --> 5
6 --> 2
7 --> 7
8 --> 8

9> pastikan semua ditest sebelum disambung ke jaringan

10> Jika Oke, maka sambungkan ke switch

11> lalu lakukan test dengan ping -t

contoh saya mau ping ke IP 192.168.1.13

maka perintahnya

Ada berbagai cara sederhana untuk mempercepat loading blog yang kita miliki. Lantas kenapa kecepatan loading blog berpengaruh bagi pengunjung blog? Jelas! Kecepatan loading blog akan sangat berpengaruh bagi pembaca / pengunjung blog kita. Bila loading blog tidak terlalu cepat atau bahkan terlalu lambat maka pengunjung akan merasa cepat bosan dan tidak mau malas membuka halaman yang lain. Bagaimana mau membuka halaman yang lain, dengan kecepatan loading halaman yang ada saja butuh waktu lama. Apalagi tidak semua pengunjung kita memiliki koneksi internet yang cepat, bisa jadi sebagian dari pengunjung blog justru menggunakan koneksi internet dial up dengan kecepatan yang bisa dibilang mengkhawatirkan. Untuk membuat loading blog kita lebih cepat ada beberapa hal yang harus diperhatikan: 1 Hosting blog yang cepat Sesuaikan hosting blog anda dengan asal mayoritas pengunjung blog anda. Bila blog anda ditujukan untuk pengunjung blog yang berasal dari Indonesia maka sebaiknya anda memilih hosting yang memiliki server di Indonesia atau lokasi yang dekat dengan Indonesia, seperti Singapura misalnya. Dengan mengakses server di lokasi yang lebih dekat (Indonesia), otomatis kecepatan loading blog umumnya akan lebih bagus daripada blog/website yang berada pada server dengan lokasi lebih jauh (misal Amerika). Yang anda harus ingat, cara mempercepat loading blog ini sebaiknya digunakan sebelum anda membeli/menyewa hosting blog atau website anda. Usahakan pula untuk memilih penyedia jasa hosting yang dapat menyediakan atau menggunakan Content Delivery Network (CDN). 2 Content Management System (CMS) yang Cepat Ada dua CMS yang patut diperhitungkan: WordPress dan Blogger. Kenapa? sebab kedua CMS tersebut sudah terbukti memiliki kecepatan loading blog yang bagus. Bukannya mau meremehkan CMS yang lain seperti Joomla, Drupal, de es be. Tapi selain wordpress dan blogger, CMS yang lain memiliki total ukuran file yang besar dan umumnya membutuhkan waktu yang lebih banyak untuk loading. 3 Kurangi beban CMS yang mengurangi kecepatan loading blog Ketika anda menggunakan CMS, kadang anda menggunakan plugin yang lumayan banyak dan dapat membebani kinerja CMS. HilangkanHapus plugin yang anda tidak butuhkan pakai. Pasang dan gunakan plugin yang anda butuhkan saja. Selain itu, pada saat anda menggunakan plugin atau theme (tema) CMS, kadang pembuat plugin atau theme tersebut menaruh link ke website mereka atau website lainnya diluar website milik anda. Cari tahu link tersebut dan cari pula cara untuk mengatasinya atau setidaknya cara untuk membatasi akses link keluar tersebut. 4 Kurangi / minimalisasi penggunaan gambar dan animasi Kecepatan loading blog juga sangat tergantung pada kecepatan loading gambar dan animasi, baik yang berasal langsung dari blog ataupun yang berasal dari iklan. Bila mungkin, buat saja thumbnail atau perkecil gambar dan menaruh link pada gambar tersebut. Dengan demikian bila bila user / pengunjung membutuhkan gambar yang lebih detail, user tinggal meng-klik gambar tersebut untuk mendapatkan gambar yang lebih jelasnya. 5 Gunakan Cache Blog / website Cara mempercepat loading yang satu ini pada umumnya justru menggunakan plugin CMS. Dengan adanya cache, ketika sebuah halaman diakses oleh pengunjung maka halaman website / blog anda tidak perlu disusun dibangun dibentuk ulang. plugin akan mencari cache halaman t

Tutorial Memasang Kabel LAN / UT P

Tutorial Memasang Kabel LAN / UTg P

Tutorial singkat ini cocok banget buat yang sedanmo bikin jaringan komputer ‘MURAH’ khususnya yang terdiri lebih dari 2 client, yang pake hub (jauh lebih murah ketimbang router :D). To the point! Apa sih kabel UTP itu? Kabel UTP itu adalah kabel khusus buat transmisi data.

UTP, singkatan dari “Unshielded Twisted Pair". Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair soalnya di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.

Kategori 3 bisa untuk transmisi data sampai 10 mbps, sedang kategori 5 sampai 100 mbps. Nah klo cuman buat misal bikin jaringan komputer di kantor ato kampus ato warnet, paling ngirit ya pake yang kategori 3. Udah lebih dari cukup.

Setau gue ada banyak merek yang beredar di pasaran, cuman yang terkenal bandel dan relatif murah adalah merek Belden - made in USA. Per meternya berkisar dari Rp. 1500 - 2000,- Kalau mau jatuh murah dan pakenya banyak beli aja yang satu kotak, panjangnya sekitar 150meteran. Jangan lupa beli konektornya. Konektornya tuh bentuknya kayak colokan telepon cuman lebih besar. Bilang aja mo beli konektor RJ-45. Harganya klo ngecer sekitar Rp.2500,- an

Foto RJ45 - Konektor untuk kabel UTP

Foto RJ - 45 yang masih baru, belum di gencet pake tang

Crimp Tool Satu lagi yang sangat penting, kamu kudu punya tang khusus buat masang konektor ke kabel UTP, istilah kerennya “crimp tool". Ini alat gunanya buat ‘ngematiin’ ato ‘nanem’ ato apalah istilahnya itu konektor ke kabel UTP. Jadi sekali udah di ‘tang’ udah ga bisa dicopot lagi itu konektor. Harganya memang agak mahal dibanding tang biasa. Antar Rp.75rb - 150rb. Dan klo mo lebih ok, biar ga nanggung tambah duit lagi sekitar 125rban buat beli lan tester. belinya yang merek dari taiwan aja. lebih murah. bentuknya tuh kayak kotak, dan ada lampu lednya 8 pasang, bisa kedap kedip.

OK sekarang peralatan udah siap, gue mulai aja. Secara umum pemasangan kabel UTP ada 2 tipe, tipe straight dan tipe cross. Disebut tipe straight soalnya masing masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya. Bingung?

OK! Untuk tipe straight itu digunakan buat nyambungin dari client ke hub. Sedangkan untuk tipe cross untuk client langsung ke client (cpu to cpu) ato dari hub ke hub.

Kita bahas dulu yang tipe straight
Urutan pin tipe straightTipe ini paling gampang dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya sih begini (dilihat dari bolongannya konektor, dari kiri ke kanan - lihat foto disamping) : 2 orange - 1 ijo - 2 biru - 1 ijo - 2 coklat . 2 orange disini maksudnya pasangan orange muda sama orange tua, dst. Tapi ga usah ikut standar pewarnaan itu juga sebenarnya tidak masalah. Yang penting urutan kabelnya. Misal ujung sini urutan pin pertamanya orange muda, maka ujung yang lain urutan ping pertamanya juga harus orange muda. jadi antar ujung saling nyambung. Sebenarnya tidak semua pin tersebut digunakan. Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung cuman pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi soal. Buat jelasnya coba lihat foto dibawah, yang gue foto dari sebuah buku (coba tebak! bisa ga, buku apa hayuooo? :D)

Straight Tru dan cross pin
Yang kiri urutan korespondensi buat tipe straigh, yang kanan yang cross

Nah waktu mo pasang kamu potong ujung kabelnya, trus susun kabelnya trus ratain pake piso potong yang ada di crimp tool. Kamu ga perlu repot repot harus ngelepasin isolasi pada bagian ujung kabel, soalnya waktu kamu masukin itu kabel ke konektor trus di gencet pake crimp tool, sebenarnya saat itu pin yang ada di konektor nembus mpe dalem kabel. Perhatikan, agar gencetnya yang keras. soalnya klo ga keras kadang itu pin ga tembus ke dalam isolasi kabelnya. Kalo udah trus kamu tes pake lan tester. Masukin ujung ujung kabel ke alatnya, trus nyalain, klo lampu led yang di lan tester nyala semua, dari nomor 1 mpe 8 berarti kamu sukses. Klo ada salah satu yang ga nyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu kamu gencet lagi pake tang. Kemungkinan pinnya belum tembus. Kalo udah kamu gencet kok masih ga nyambung, coba periksa korespondensinya antar pin udah 1-1 blon. Klo ternyata udah bener dan masih gagal, berarti memang kamu hari ini sedang tidak beruntung.. kesian deh.. hehe.. ulang lagi aja.. okay!

LAN TESTER
LAN TESTER - alat buat ngecek kabelnya nyambungnya bener ato ga. Untuk tipe straight klo bener ntar dari led 1 mpe 8 berkedip.

Berikut adalah foto dari bawah dari ujung kabel UTP yang udah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pinnya ikut standar):

Contoh konektor RJ45 yang udah dipasang di kabel UTP dan berhasil dengan baik
urutan pin standar

Dan klo yang ini ga standar, coba perhatiin urutan warna pinnya… ga standar banget. tapi tetep aja bisa, yang penting korespondensinya satu satu (khusus tipe straight):

Contoh konektor RJ45 yang udah dipasang di kabel UTP dan berhasil dengan baik - TIDAK STANDAR
urutan pin TIDAK standar

Sekarang Tipe Cross
Untuk tipe cross itu dipake buat nyabungin langsung antar 2 pc, ato yang umumnya buat nyambungin antar hub. (misal karena colokan di hubnya kurang). Cara pasangnya juga sebenarnya gampang. sama seperti tipe straight, pin yang dipake juga sebenarnya cuman 4 pin aja, pin 1-2-3 dan 6. Nah yang beda pas pasangnya. Klo di tipe cross, pin 1 nyambung ke pin 3 ujung yang lain. pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Jelasnya coba deh liat “Gambar 5″. Praktisnya gini, di ujung pertama kamu susun pinnya sesuai standar buat yang tipe “straight” nah di ujung yang laen kamu susun pinnya sesuai standar buat tipe “cross".

masih bingung ? gini deh gampangnya:
ujung pertama:
1: orange muda
2: orange tua
3: ijo muda
4: biru muda
5: biru tua
6: ijo tua
7: coklat muda
8: coklat tua

maka diujung yang lain harus begini:
1: ijo muda
2: ijo tua
3: orange muda
4: biru muda
5: biru tua
6: orange tua
7: coklat muda
8: coklat tua

agak ngerti kan? jadi disini posisi nomor 1,2,3 ma 6 yang dituker.. Nah ntar klo pas di tes pake LAN tester ntar led 1,2,3, ma 6 saling bertukar. Klo tipe straight kan nyalanya urutan, nah klo tipe cross ada yang lompat lompat. Tapi yang pasti kudu nyala semua tiap led dari nomor 1 mpe 8.

Ok deh selamat bikin jaringan. Semoga kamu bisa berhasil waktu pasang konektor di kabelnya.. hehe.. Moga ilmu ini berguna buat kamu, soalnya waktu dulu gue pertama bikin jaringan lucu banget deh, buat ngupas kabelnya gue masih pake cutter, padahal kan udah ada tuh di crimp toolnya. Udah gitu ujung ujungnya tiap kabel aku kelupas lagi pake cutter. padahal yang betul ga usah di kupas atu atu, biarin aja rata, soalnya ntar pas di ‘crimp tool’ kan itu pin masing masing tembus ke dalem kabelnya.. bego deh dulu.. moga kamu ga melakukan hal sama kayak dulu. :D

resistor

Resistor

Jenis Resistor

Resistor adalah komponen elektronika berjenis pasif yang mempunyai sifat menghambat arus listrik Satuan nilai dari resistor adalah ohm, biasa disimbolkan Ω.

Fungsi dari Resistor adalah :

1. Sebagai pembagi arus
2. Sebagai penurun tegangan
3. Sebagai pembagi tegangan
4. Sebagai penghambat aliran arus listrik,dan lain-lain.

Resistor berdasarkan nilainya dapat dibagi dalam 3 jenis yaitu :

1. Fixed Resistor 2. Variable Resistor 3. Resistor Non Linier

: : :

Yaitu resistor yang nilai hambatannya tetap. Yaitu resistor yang nilai hambatannya dapat diubah-ubah. Yaitu resistor yang nilai hambatannya tidak linier karena pengaruh faktor lingkungan misalnya suhu dan cahaya.

Resistor Tetap (Fixed)

Secara fisik bentuk resistor tetap adalah sebagai berikut :

Beberapa hal yang perlu diperhatikan :

1. 2. 3.

Makin besar bentuk fisik resistor, makin besar pula daya resistor tersebut. Semakin besar nilai daya resistor makin tinggi suhu yang bisa diterima resistor tersebut. Resistor bahan gulungan kawat pasti lebih besar bentuk dan nilai daya-nya dibandingkan resistor dari bahan carbon.

Resistor Variabel

1. Trimpot	:	Yaitu variabel resistor yang nilai hambatannya dapat diubah dengan mengunakan obeng.
2. Potensio	:	Yaitu variabel resistor yang nilai hambatannya dapat diubah langsung mengunakan tangan (tanpa alat bantu) dengan cara memutar poros engkol atau mengeser kenop untuk potensio geser.

Contoh bentuk fisik dari variable resistor jenis Trimpot :

Contoh bentuk fisik dari variable resistor jenis Potensio :

Bentuk resistor non linier misalnya PTC, LDR dan NTC

	PTC : Positive Temperatur Coefisien adalah jenis resistor non linier yang nilai hambatannya terpengaruh oleh perubahan suhu. Makin tinggi suhu yang mempengaruhi makin besar nilai hambatannya.
	NTC : Negative Temperatur Coefisien adalah jenis resistor non linier yang nilai hambatannya terpengaruh oleh perubahan suhu. Makin tinggi suhu yang mempengaruhi makin kecil nilai hambatannya.
	LDR : Light Dependent Resistor adalah jenis resistor non linier yang nilai hambatannya terpengaruh oleh perubahan intensitas cahaya yang mengenainya. Makin besar intensitas cahaya yang mengenainya makin kecil nilai hambatannya.

Simbol dari fixed resistor adalah sebagai berikut :

Resistor Tetap
Standar	AS dan Jepang	Eropa

Simbol dari variable resistor adalah sebagai berikut :

Resistor Variabel
Standar	AS dan Jepang	Eropa

Simbol dari resistor non linier adalah sebagai berikut :

Resistor Non Linier
Jenis	LDR	NTC	PTC

BPM Semarang © 2007

langkah-langkah instalasi Sistem Operasi Grafis :

• Restart lalu tekan DEL
• Bios Seting =>Boot

•  Boot Device properti

    pada 1st Boot Device harus terpilih (CD ROOM ) (CD ROOM : 35-HL-DT-ST) jika tidak
dengan Menggunakan tombol pada keypad

• tekan F 10 untuk menyimpan perubahan (Setting) tekan enter dan tunggu PC Restart

 pada layar akan tampil (press any key to Boat CD)tekan sembarang tombol

• tunggu sebentar booting berlangsung hingga tampilan terdapat beberapa partisi,dan partisi-partisi tersebut harus di hapus guna menyiapkan Tempat Operasi Sistem yg baru.

cara menghapus dengan menggunakan Tombol D lalu tekan tombol L

• tekan enter

•  klik format partition using the NTPS file system maka akan Tampil sperti gambar berikut :

•  maka akan Tampil layar sperti berikut :

•  klik Next
• lalu akan Tampil gambar dan kolom setelah diisi klik next

• lalu tekan next

•  tekan next

•  tunggu loading selesai lalu tekan next
• Dan Komputer siap di GUNAKAN :)
